管狀樣品測試

采用Q150A或Q150A+，可以按照適用的API標準進行經濟的鋼管剖面硬度測試。

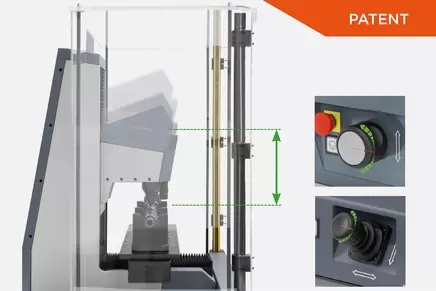

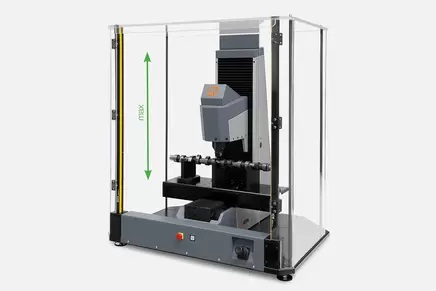

動態高度調整

電子運動控制系統被集成于硬度計中，使得試驗頭裝置的上下移動非?？焖佟⒕_及靈敏。通過調節控制旋鈕，可以輕松、精確、防撞地定位試驗頭（最大速度 6mm/s) - 如果需要，對于Q150A或A+甚至可以自動完成。

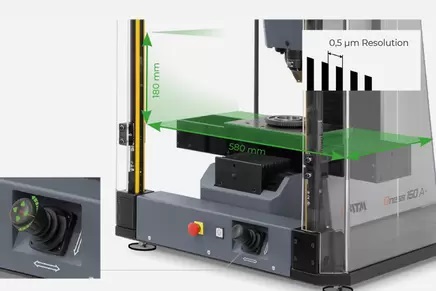

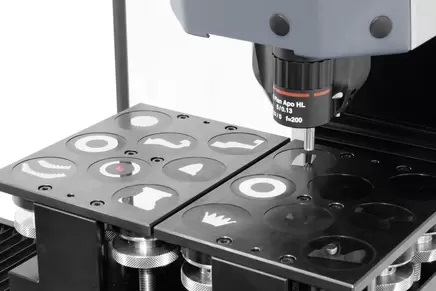

精確定位 & 大測試空間

精細的結構可以提供一個大的合理的試驗空間。采用高精度的光柵尺來控制全自動的XY載物臺的位移。除了可以安裝2個8試樣的樣品夾具外，還可以根據用戶提出的特殊樣品夾具的位置要求，在軟件中建立相應的模型。

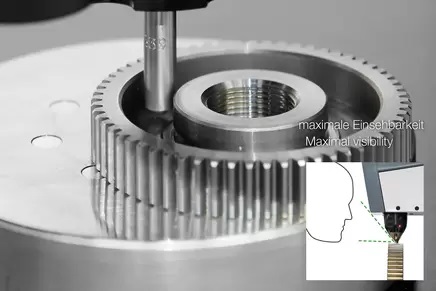

可實現狹窄空間的測試

LD透鏡組可以提供一個較長焦距的鏡頭

防碰撞保護罩

光學系統具有全景觀察和測量功能

視場范圍0.2 - 40 mm

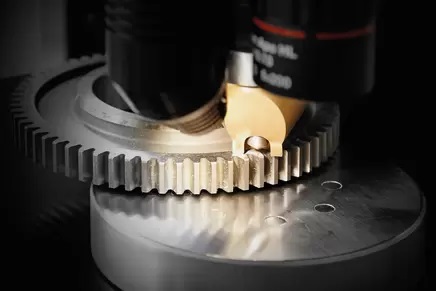

試驗空間照明

集成的試驗空間照明，可以保證壓頭的精確定位 (Q150R標配)

可擴展的測試區域

可根據用戶的要求定制Q150系列產品。 發給我們要求的技術參數，您將很快收到為您專門設計的定制解決方案。

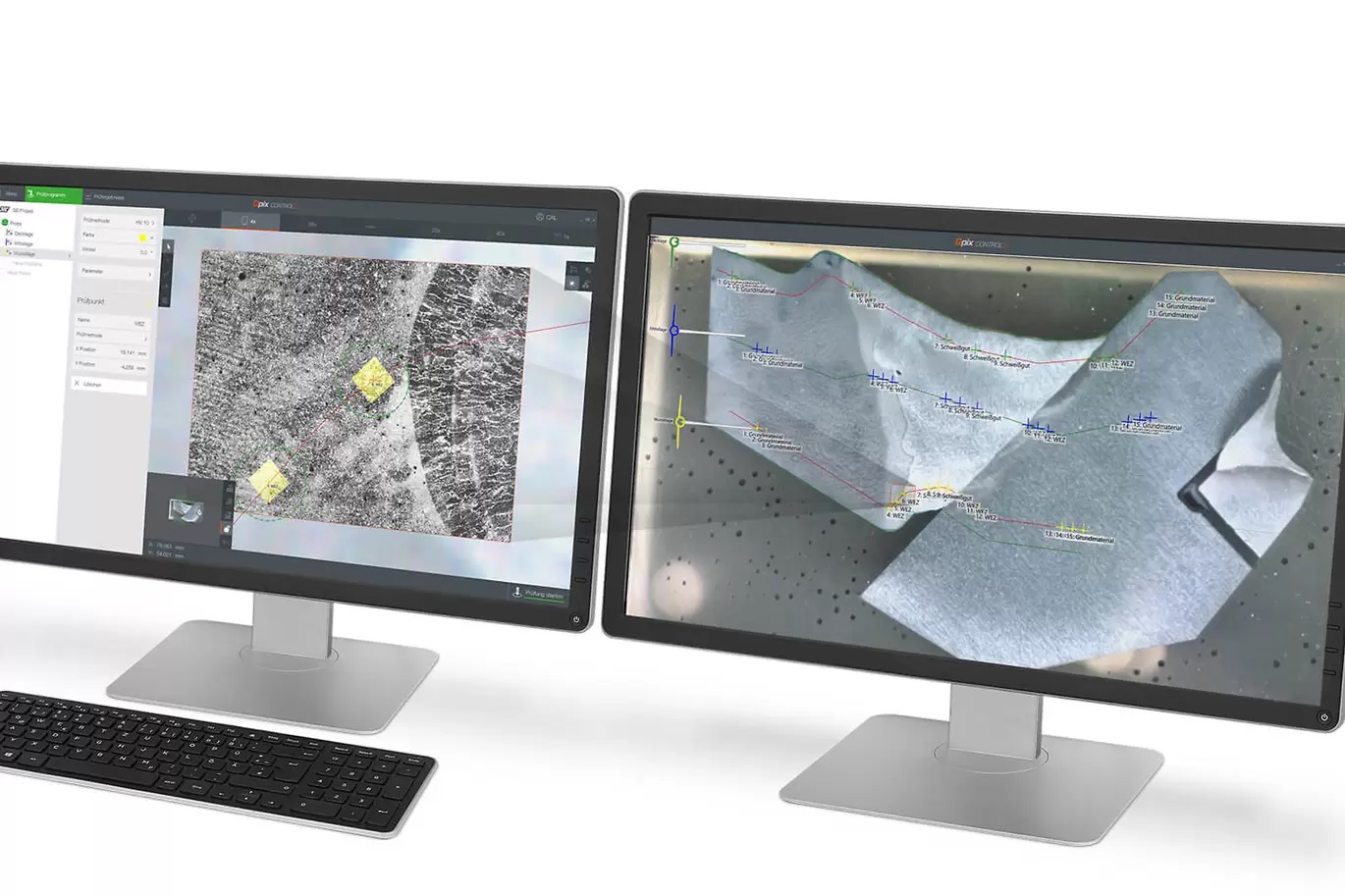

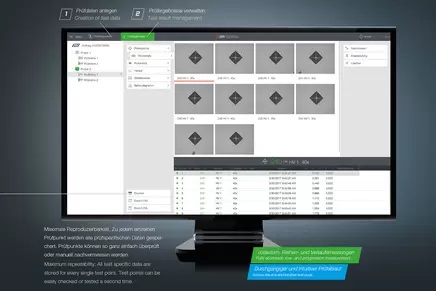

QPIX CONTROL軟件設立了新標準

測試結果擁有最大化的可重復性。每個測試點的所有數據均同該試驗結果一起存儲，因此，可以容易地調取和重新測量。

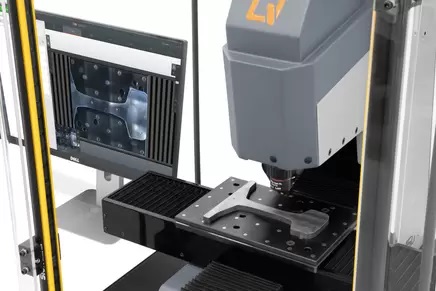

軌道測試

一個完美的應用案例是鐵軌剖面的硬度測試。通過全景攝像頭掃描樣品的輪廓，可以同時精確和快速地確定一系列試驗點中每個點的位置。

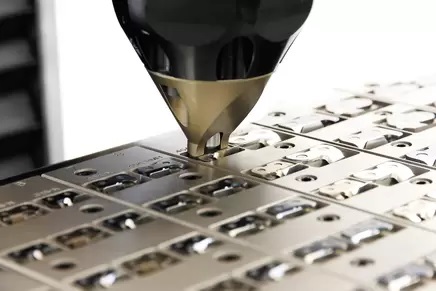

多試樣JOMINY端淬試驗

使用Jominy端淬試樣夾具，可夾持多達8個樣品進行測試。整個試驗過程依照相關標準，完全自動化進行。

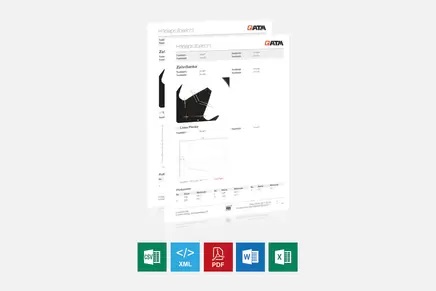

保存, 加載 & 輸出數據

所有的測量結果可以保存或進一步處理。 功能包括：保存列表，加載和刪除Excel輸出列表和打印列表。此外，數據可以輸出為不同的文件形式(XLS, XML, PDF, Q-DAS...)。

鑲嵌樣品的CHD, NHD, SHD測試

通過程序，可以方便地選擇樣品序列，除了單獨的試驗和序列點試驗外，用戶還可以選擇CHD、NHD和SHD方法。

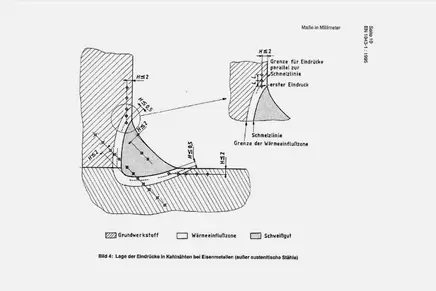

焊接樣品測試

- 焊縫硬度測試及定點測試最理想的設備- 各個測試點都可以按照標準的要求進行精確定位

高級的軟件工具

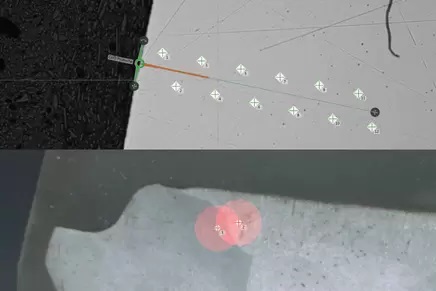

上圖：帶有預計算壓痕尺寸圖形的圖片；下圖：當測試點彼此靠近(3 x d)時的圖形提示

相同樣品的重復測試

相同樣品的測試序列可以存儲為樣板。采用預先定義的樣品模板，可以激活所有相關的數據，包括測試序列點陣，測試方法和用戶字段。

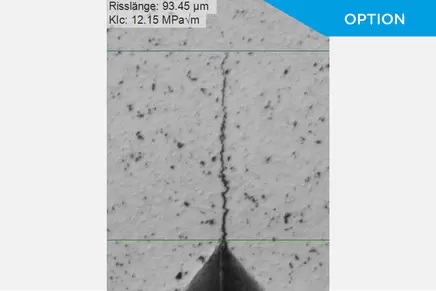

裂紋長度測量功能K1C

根據標準測量4條裂紋評估K1C值，之后自動評估得到MPa√m值。

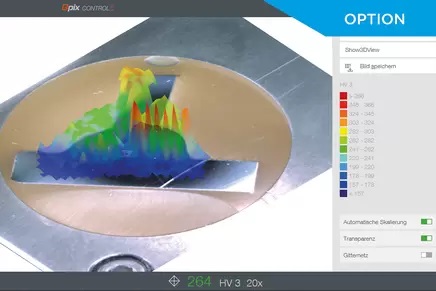

平面硬度圖

可對測試樣品的整個平面或局部提供硬度分布圖。在樣品圖像中可以用2維和依據透視可自由旋轉的3維分布圖來顏色區分顯示。

雙向數據界面

Qpix Control 插件模塊: 用于指令管理系統德通用, 雙向數據界面。硬度計可全自動接受所有的指令數據和測試計劃。 測試運行后這些將會加入到結果中并發送回指令管理系統。文件的輸入和輸出可自由配置，因此可適應您的單獨性要求。

集成數據輸入裝置

Qpix Control軟件模塊條形碼掃描器 (可選): 掃描, 分割和處理條形碼和二維碼 。數據輸入裝置可以加載測試程序模板或填寫相應的字段。

全自動無人工操作

遠程控制軟件模塊Remote-Plug-in (可選): 產品線的主控單元發送命令到硬度計 - 遠程界面通過完整的遠程命令進行全自動的，無人化操作。

可升級的模塊/附件，可按照用戶的要求升級硬度計的配置及功能



工作空間照明                                                                      光學系統



2. 光學系統                                                                         條形碼閱讀器



全景相機                                                              可連接測量卡尺 (Qpix Control2兼容)



端淬模塊                                                               使用SPS/PCI協議的Qpix遠程控制功能



多樣品位置識別                                                                   邊緣識別
